Rod linzalari qattiq endoskop optik tizimlarida asosiy tasvirni uzatish optik komponentlari sifatida xizmat qiladi. Bitta{1}}bog'langan novda linzalarining biriktiruvchi yuzasida delaminatsiya yuzaga kelsa va yangi ehtiyot qismlar mavjud bo'lmasa, bir xil modeldagi boshqa endoskoplardan olingan buzilmagan novda linzalarini tegishli bo'lmagan holatda shikastlangan holda qutqarish iqtisodiy va amaliy ta'mirlash yechimini beradi. Ushbu maqolada to'liq operatsion ish jarayoni va ushbu qayta tiklash jarayonining muhim nazorat nuqtalari ishlab chiqilgan.
Ta'mirlash jarayonida maxsus asboblar to'plami talab qilinadi. Qabul qilingan qisish moslamasi 1,2 mm jag'i bilan dumaloq qisqichlar bo'lib, u tashqi diametri 1,2 mm bo'lgan novda linzalarini optik yuzalarni tirnashsiz qistiradi.
UV yopishtiruvchini aniq qo'llash uchun buyurtma qilingan tarqatuvchi igna ham ishlab chiqariladi. 0,25 mm diametrli po'lat igna tayyorlang; igna uchini tekislang, so'ngra 0,25 mm diametrli tekis, silliq kesma-hosil qilish uchun silliqlash, qirqish va nozik silliqlashni ketma-ket bajaring. Tayyor igna to'liq burrssiz bo'lishi kerak. Yopishqoqni olish va tarqatish jarayonida o'tkir burmalar linzalar yuzalarini osongina siqib chiqaradi.
Demontaj va ajratish
Singan bog'langan novda linzalari yoki almashtirish uchun rejalashtirilgan linzalar uchun demontaj qilishni boshlang. Asl qotib qolgan UV yopishtiruvchini yumshatish uchun issiq havo tabancası yordamida yopishtirilgan bo'g'inga bir xil issiqlikni qo'llang. Isitgandan so'ng, novda linzalarining ikkala uchini kauchuk yostiqlar bilan mahkamlang va lateral ofset dislokatsiyasi orqali bog'langan ikkita segmentni asta-sekin ajrating. Ushbu ajratish usuli stressni teng ravishda taqsimlaydi va to'g'ridan-to'g'ri eksenel tortish natijasida yuzaga keladigan chekka parchalanishi yoki linzalarning sinishi oldini oladi. Ajratilgandan so'ng malakali foydalanish mumkin bo'lgan linzalarni ekrandan chiqaring va qoldiq UV yopishtiruvchi moddalarni tozalash uchun jilolang.
Ob'ektiv sirtini parlatish va nozik tozalash

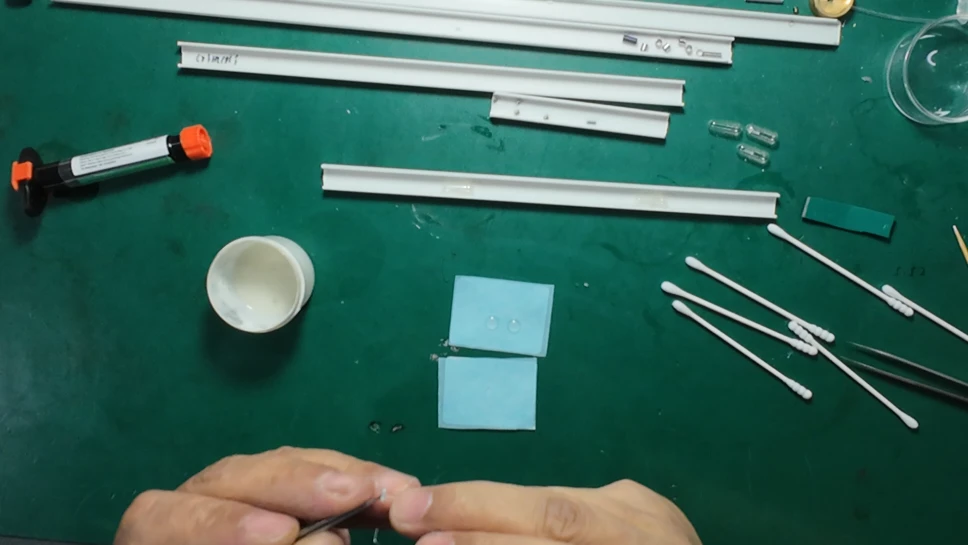

Yog'och tish pichog'ini toza suvga, so'ngra oz miqdorda silliqlash aralashmasiga botiring, so'ngra qoldiq yopishtiruvchi qoldiqlarni olib tashlash uchun birlashtiruvchi yuzalarni dumaloq harakatlar bilan yumshoq maydalang.

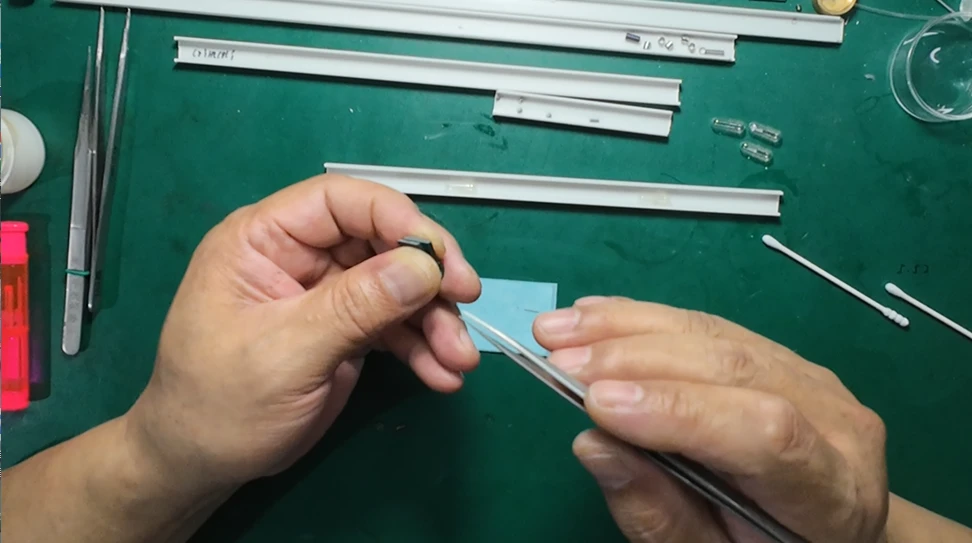

Polishingni tugatgandan so'ng, optik qismlarni yaxshilab tozalang. Rod linzasining bir uchini qisqich bilan mahkamlang va ikki bog‘lovchi yuzini alkogolsiz{1}}to‘yingan tuklar-bo‘lmagan tamponlar yordamida artib oling. Ob'ektivni 1,2 mm dumaloq forseps bilan ushlab turing, ikkinchi yuzani artib, allaqachon tozalangan tomonni qayta ifloslantirmaslik uchun.
Yopishtiruvchi tarqatish va optik sementlash
Ajoyib avtoklavga chidamliligi va yuqori yorug'lik o'tkazuvchanligiga ega bo'lgan UV{0}}davolanadigan optik yopishtiruvchi linzalarni yopishtirish uchun mo'ljallangan. Bu holatda qo'llaniladigan UV yopishtiruvchi mustaqil ravishda ishlab chiqiladi va uyda-formula qilinadi.[Batafsil...]
Yelimni qo'llashdan oldin oldindan tayyorlangan 0,25 mm tarqatuvchi ignani oling. Igna uchida ifloslanishni istisno qilish uchun yopishtiruvchi birinchi tomchini tashlang va faqat keyingi ifloslanmagan yopishtiruvchi vositani qo'llang.
Uzunroq novda linzalari segmentini mahkamlang va uning biriktiruvchi yuzini yuqoriga qaratib qo'ying. Yassi 0,25 mm igna uchini juda kichik hajmdagi UV yopishtiruvchi bilan botirib oling; aniq dozani nazorat qilish majburiydir. Haddan tashqari yopishtiruvchi haddan tashqari qalin bog'lanish chizig'ini hosil qiladi, bu termal qarshilikni buzadi va linzalarning mo'ljallangan sinishi indeksini buzadi. Birlashtiruvchi yuzaning o'rtasiga bitta mikro{4}}tomchi to'kib tashlang, so'ng qisqaroq novda linzasini tekislang va uning biriktiruvchi uchini to'g'ridan-to'g'ri yopishtiruvchi qatlamga mahkamlang.
Avtomatik koaksiyal hizalanish uchun yig'ilgan linzalarni akril joylashishni aniqlash slayderiga o'rnating. Yuqori-kattalashtirish optikasi ostida tekislashni tekshiring; ob'ektiv korpusini muloyimlik bilan aylantirib o'rnini rostlang va noto'g'ri hizalanish kuzatilsa, uni tezda tuzating. Molekulyar sirt tarangligidan kelib chiqqan holda, UV yopishtiruvchi ikkita linza segmentining markaziy o'qlari mukammal tekislanguniga qadar bog'lash interfeysi bo'ylab bir tekis tarqaladi. Keyinchalik joylashishni aniqlashning aniqligini tekshiring. O'rnatishni toza akril blokda vertikal holda turish uchun novda linzasining tekis teskari tomonidan foydalaning; gravitatsiya qo'shilish ichida bir tekis taqsimlanishini osonlashtiradi, ortiqcha yopishtiruvchi tabiiy ravishda periferik qirralarga oqib chiqadi.
Ultraviyole nurlanishi bilan davolash va keyingi{0}}qayta ishlash

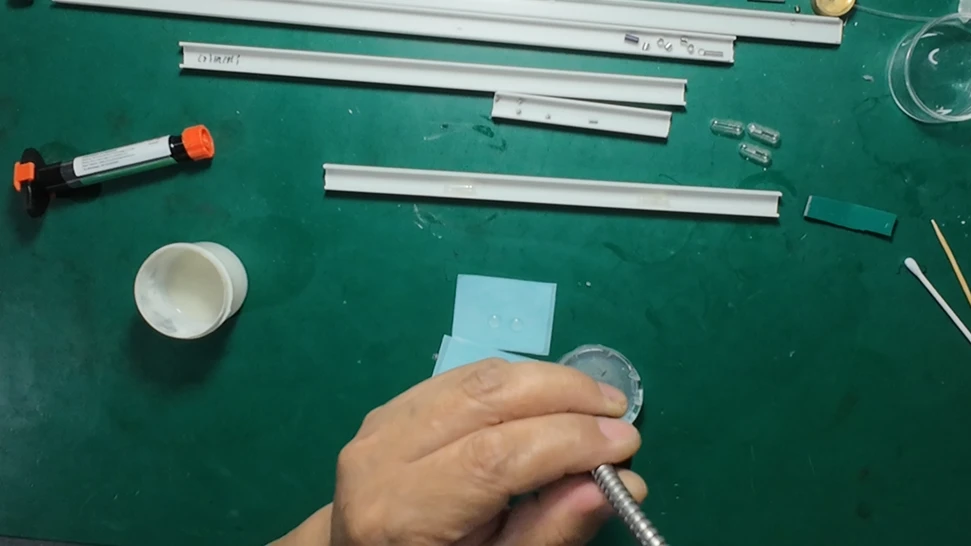

Bog'lanish interfeysi bo'ylab elimning etarli darajada tekislanishiga imkon berish uchun yopishtirilgan birikmani 5-10 daqiqa davomida harakatsiz qoldiring. Shundan so'ng maxsus UV nurlanish uskunalari yordamida ultrabinafsha nurlanish bilan davolashni o'tkazing.Bu holda qabul qilingan qattiqlashuv parametrlari: 250 Vt Yokohama UV lampasi bitta 1/4 chiqish boshi bilan jihozlangan, vertikal tekis nurlanish bilan 1 sm atrofida nurlanish masofasi, umumiy quritish muddati 5 daqiqa.
Quritgandan so'ng, yopishtiruvchi perimetri atrofida alkogol bilan namlangan tamponlar yordamida to'lib toshgan yopishtiruvchi vositani artib oling. Havo pufakchalari va etarli darajada elim to'ldirilmagan silliq bog'lanish chizig'ini tasdiqlash uchun artish paytida qo'shma sirtni diqqat bilan tekshiring. Keyin novda linzasining ikkita uchi optik yuzasini artib oling, kattalashtirish ostida tasvirning aniqligi va aniqligini tekshiring. Kam{3}}haroratda quritishni faqat malakali optik uzatish samaradorligini tekshirgandan keyin davom eting.
Ta'mirlashdan keyingi{0}}o'lchov o'lchovi yangilangan novda linzalarining tashqi diametri 1,09 mm va umumiy uzunligi 6,91 mm ni ko'rsatadi. Diametrni oʻlchash linzalar yuzalarida aks ettiruvchi{4}}qoplamaning shikastlanishiga yoʻl qoʻymaslik uchun oʻta yumshoq manipulyatsiya yordamida kattalashtirish ostida amalga oshirilishi kerak. Tekshiruvdan so'ng, qattiq yopishqoq qatlamning strukturaviy barqarorligini yanada oshirish uchun qo'shimcha termal stabilizatsiya jarayoni amalga oshiriladi.
Biz keyingi maqolalarda turli endoskop modellari uchun optik komponentlarni yangilash va texnik xizmat ko‘rsatish yechimlarini o‘z ichiga olgan batafsil standart ishlash tartib-qoidalari va amaliy ta’mirlash holatlarini chop etishda davom etamiz. Yangilanishlarni kuzatib boring.
